激光切割机编程排版套料软件 LaserCAM激光版

适用范围

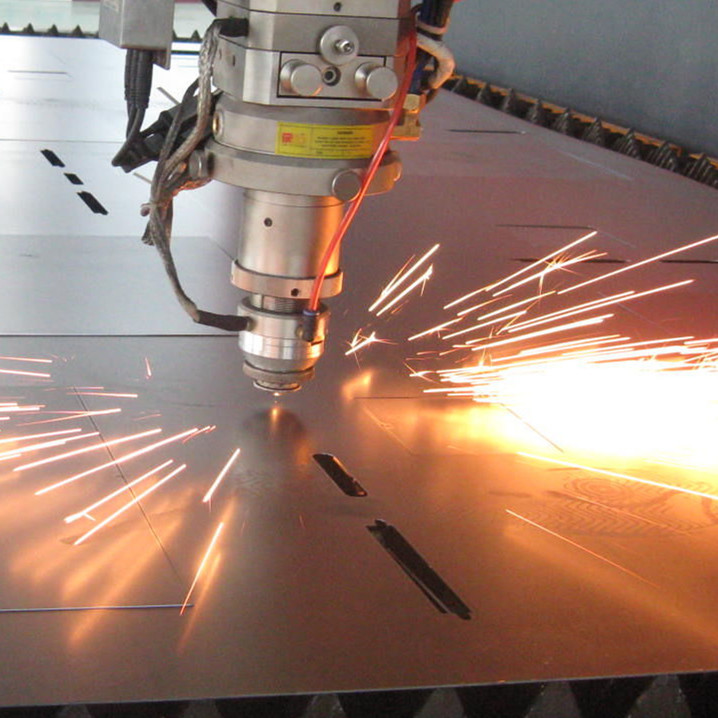

主要配套YAG固体激光切割机，CO2二氧化碳激光切割机、光纤激光切割机，用于任意形状的零件绘图、自动套料（也包括手动套料）、自动编程（也包括手动编程）、自动校验和数控切割。满足激光切割机高速切割、复杂零件切割、多种加工工艺参数等需求，并配置共边、桥接、连割等高端切割工艺。

软件简介

LaserCAM软件公司专门为激光切割推出了LaserCAM激光版自动编程套料软件，除了具备LaserCAM专家版软件的功能外（零件绘图、自动编程、自动套料，以及共边、桥接、连割等高效切割编程套料），还专门为激光切割提供了丰富的激光切割工艺和文字、图形图像切割技术，有效提高激光切割的切割质量和切割效率。具体新功能和技术如下：

一、引入引出线切割工艺：

1、提供小圆?。ㄋ姆种辉玻┘又毕叨蔚囊敕椒?，保证引割点不烧伤。

2、针对激光切割机在对厚板进行穿孔时造成镜片损伤而增加了切割小半径圆后直接引入的切割工艺。

3、切割厚板时，提供引入线减速切割的切割工艺。

4、提供先使用脉冲穿孔后进行切割的穿孔工艺。

二、压缩切割精度：

1、根据激光切割机精度高的特点，提高了小线段的曲线压缩拟合精度，将DWG/DXF零件的小线段压缩精度提高到0.01mm（火焰和等离子切割的压缩精度为0.5mm），同时优化了DWG/DXF零件的线条封闭性、线段圆滑性、压缩精度性等，使AutoCAD的图形读入更准确、切割轨迹更平滑、切割速度更快捷。

2、切割小圆内孔时，提供了分层和工艺设置方法，可以根据需要改变小圆小孔的切割功率和切割速度。

三、转角切割处理工艺：

1、针对直角转角切割过烧问题，可设置圆角渡，使直角瞬间、快速以小半径（0.2mm）过渡切割。

2、为激光提供方便的内、外摆角、倒角。

3、针对激光在切割转角处出现烧焦问题，增加了在拐角将电弧式切割自动转化为脉冲式切割的加工过程。

4、为确保激光切割在转角时不过烧或烧焦，提供了不同转角使用不同切割模式的加工工艺。现已经将切割图形的夹角划分为45度以下、45-90度、90-135度、135-180度等四种模式，使用不同的自定义方式，设置不同的打断距离，进行切割模式的转换。

5、对于一些控制系统在处理转角加减速和转后加速的问题，出现切割质量问题，现在我们可以将分为多线段同时可以设定特定的加工代码或方式，帮助控制系统解决此问题。

四、文字、数字及图形图像的切割技术：

为了适应广告、标牌、铁艺等行业对文字和图形图像切割的特殊要求，在LaserCAM激光版软件中，为激光用户免费增加了FontGEN(英文文字处理软件)和OUTLINE(图形图像处理软件)两套软件，以及中文文字和彩色图形图像切割方法，以帮助激光用户处理中文文字和彩色图形图像的切割要求。

LaserCAM激光版自动编程套料软件是专门为激光数控切割机开发，在计算机上使用的绘图编程套料软件，主要有四个?？樽槌?，包括：LaserCAM绘图?？?，LaserNEST套料?？?，LaserPATH编程?？橐约?/span>LaserPLOT校验?？?。主要功能包括CAD画图、DWG/DXF图形的优化处理、自动套料、交互式套料、自动编程，以及切割模拟校验和成本计算。

LaserCAM激光版套料软件适用于大中型激光数控切割机，支持BURNY、 PA8000、EDGE、FAGOR、SIEMENS、BECKHOFF、PDF32在内的多种数控系统，为HANS LARER（大族激光）、FARLEY（法利莱），GD LASER（光大激光），TQ LASER（天琪激光），华俄激光，KOIKE（小池）, TANAKA，楚天激光,唯拓激光，金运激光，高能激光，大族激光，庆源激光迪能等激光数控切割机厂家提供软件配套。

主要功能

1．LaserCAM激光版套料软件具备了专家版软件的所有功能

2．针对激光切割零件图形较为复杂的要求，LaserCAM激光版套料软件大大提高了读入零件实体数限制，并且增加了零件轮廓自动检测封闭和自动断点连接功能。

3．LaserCAM激光版套料软件采用双浮点运算方式，精度更高，自动套料速度更快，套料利用率更高

4．LaserCAM激光版套料软件增加了激光切割独有的工艺要求，包括拐角工艺处理、引出点前打断减速、分层定义切割工艺、按切割材料自动调用切割参数、覆膜预切割等。

产品特点

1. 操作简便，提供完善的培训课程、培训演示和速成教材；

2. 功能齐全，涵盖画图、套料、编程、切割校验全过程；

3. 套料功能完善，从手动、自动、矩阵、自动排紧，到手动自动交互式套料，充分结合人的套料经验和计算机的运算速度；

4. 共边切割，提高套料利用率，节省钢材，减少切割路径，提高切割效率；

5. 余料套料，有效节省和重复利用剩余钢板；

6. 桥接切割、连续切割，有效避免或减少预热和穿孔，节省耗材，提高切割效率；

7. 支持多种不同品牌的数控系统，如PA8000，Siemens，Fagor、Beckhoff等；

8. 中文软件，全面支持Windows98、2000、NT、XP、WIN7、WIN8、WIN10等操作系统；

9. 支持多语言环境：中文、英文、德文、法文、俄文、西班牙语、韩语等十几国语言。

★强大的自动套料——自主研发的先进智能套料技术，材料利用率平均提高1%~5%

★精细的工艺设计——提供16层精细化工艺设计功能，切割效率提高10%~30%，显著改善切割品质

★完善的数据管理——提供项目管理、板材及余料管理、工艺数据管理、数据汇总统计等数据管理功能，方便生产管理

★人性化操作界面——可视化集成界面设计，操作简单、直观，易学易用

工艺参数设置

工艺数据库

经济效益全时切割的经济效益：使用LaserCAM套料软件，通过整板套料和余料板套料，实现数控切割机的全时切割，改变在数控系统和切割机上进行手工编程套料的传统落后的生产方式，有效提高数控切割机的切割生产效率，使数控切割机一台变二台。

高效切割的经济效益：使用LaserCAM套料软件，在整板套料和余料板套料的基础上，使用共边套料、借边切割和连割切割等高效切割编程套料技术方法，实现高效切割，可以有效减少预热穿孔70%，减少切割路径30%，提高切割效率40%，降低等离子割嘴电极损耗40%。

高套料率的经济效益：使用LaserCAM套料软件，通过整板套料、余料板套料和共边套料，有效避免局部套料和局部切割产生的大量剩余材料，提高钢材套料利用率5%-10%，使剩余钢材得到重复利用。节省10%钢材，增加10%利润。

高效的余料板套料功能：整板套料后的余料部分，直接生成余料图形存储起来以备将来再套料使用，可以是任意形状的余料（矩形余料当然可以）；AutoCAD绘制的任意形状的图形（矩形当然可以），都可以作为余料板材进行套料。

软件使用步骤

LaserCAM软件提供多种使用操作方法和步骤，满足各种客户需要和不同套料编程方法的要求，下面推荐一种最常见的使用步骤：

第一步：在LaserCAM绘图软件中绘制零件图，保存成CAM/DXF格式；或是直接读入CAD软件绘制的DWG/DXF零件图，进行必要的清除压缩等优化处理，保存成DWG/DXF/CAM格式（如零件已绘好，并能确保无误，可直接跳到第二步）；

第二步：在LaserNEST套料软件中设置好FastPATH自动编程工艺设置、自动套料参数、板材参数；

第三步：读入DWG/DXF/CAM零件图进行整板套料，自动输出切割代码，生成NC切割文件(即G代码文件或者ESSI代码文件)；

第四步：在LaserPLOT校验软件中进行NC切割文件的校验；

第五步：校验确认无误后，用优盘把NC切割指令程序拷贝到数控切割机进行生产切割。
